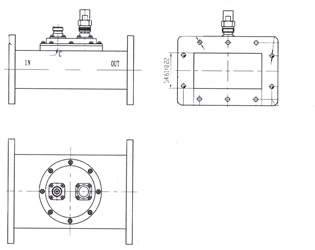

도파관 루프 커플러의 작동 원리는 도파관에 삽입된 정밀하게 설계된 루프 구조를 통한 전자기적 결합에 있습니다. 도파관 루프 커플러는 도파관 내부에 위치한 작은 전도성 루프를 이용하여 주 전송 경로를 통해 흐르는 전자기 에너지의 일부를 샘플링합니다. 이 결합 메커니즘은 루프가 전파되는 파동의 자기장 선을 가로채 주 도파관의 전력에 비례하는 유도 전류를 생성하는 상호 인덕턴스 원리에 기반합니다. 루프의 방향, 크기 및 위치는 결합 계수, 지향성 및 전반적인 성능 특성을 결정하므로, 도파관 루프 커플러는 정밀한 신호 샘플링 및 전력 측정이 필요한 고주파 마이크로파 시스템에서 필수적인 구성 요소입니다..webp)
도파관 종단을 설계할 때 VSWR, 삽입 손실, 전력 처리 용량 등의 성능 지표를 최적화하기 위해 고려해야 할 요소는 무엇입니까?
2025 년 5 월 21 일

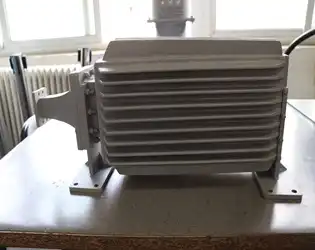

도파관 종단 설계 시 엔지니어는 주요 성능 지표에 직접적인 영향을 미치는 여러 요소를 신중하게 고려해야 합니다. WG 종단을 최적화하려면 우수한 전기적 특성을 달성하기 위해 재료 선택, 기하학적 설계, 열 관리 및 제조 정밀도의 균형을 맞춰야 합니다. 주요 성능 지표인 전압 정재파비(VSWR), 삽입 손실, 전력 처리 용량은 모든 개발 단계에서 설계 결정에 영향을 받는 상호 의존적인 변수입니다. Advanced Microwave Technologies의 표준 WG 종단 제품 라인은 이러한 최적화의 대표적인 사례로, 전체 도파관 대역폭에서 1.05 미만의 VSWR을 제공하는 정밀 원뿔형 부하 소자를 활용하여 위성 통신부터 방위 시스템에 이르기까지 다양한 응용 분야에서 신호 반사를 최소화하고 전력 흡수를 극대화합니다..webp)
2025 년 5 월 21 일

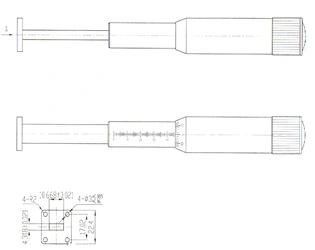

도파관 슬라이딩 종단은 마이크로파 시스템에서 중요한 구성 요소로, 반사를 최소화하면서 전자기 에너지를 흡수하도록 설계되었습니다. 이 정교한 장치는 정밀 공학과 전자기 이론을 결합한 원리로 작동합니다. 도파관 슬라이딩 종단은 마이크로파 에너지를 열로 효과적으로 변환하는 손실성 소재를 도파관을 따라 가변적으로 배치할 수 있는 슬라이딩 메커니즘 내에 통합하여 작동합니다. 이러한 조정 기능을 통해 엔지니어는 다양한 주파수에서 최적의 임피던스 정합을 달성하여 정재파비를 크게 줄이고 측정 정확도를 향상시킬 수 있습니다. 슬라이딩 기능은 전략적 배치를 통해 잔류 반사를 제거할 수 있기 때문에 특히 중요하며, 이러한 종단은 교정 절차 및 고정밀 마이크로파 응용 분야에 필수적입니다..webp)
이중 리지 도파관 종단에 적합한 재료를 선택하는 방법은 무엇입니까?
2025 년 5 월 21 일

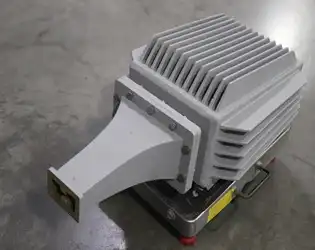

더블 리지 도파관 종단에 적합한 소재를 선택하는 것은 마이크로파 시스템의 성능, 내구성 및 효율성에 큰 영향을 미치는 중요한 결정입니다. 소재 선택은 전력 처리 성능, 열 관리, 전기 전도도 및 전반적인 시스템 신뢰성과 같은 주요 매개변수에 직접적인 영향을 미칩니다. 현대 통신 시스템은 점점 더 높은 주파수와 더 높은 전력 처리 성능을 요구함에 따라, 엔지니어와 시스템 설계자에게 소재 특성과 선정 기준을 이해하는 것이 매우 중요해졌습니다. 본 논문은 위성 통신부터 방위 시스템에 이르기까지 다양한 응용 분야에서 더블 리지 도파관 종단에 적합한 최적의 소재를 선택하는 데 관련된 복잡한 고려 사항을 해결하는 데 필요한 포괄적인 지침을 제공합니다.
도파관 불일치 종단에 사용되는 일반적인 재료는 무엇입니까?
2025 년 5 월 21 일

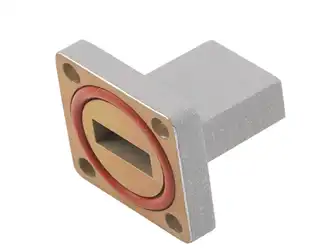

도파관 비정합 종단 부품은 현대 마이크로파 시스템에서 원치 않는 신호를 효과적으로 흡수하고 시스템 성능을 저하시킬 수 있는 반사를 방지함으로써 중요한 역할을 합니다. 이러한 특수 부품은 전자기적 특성과 열적 특성을 고려하여 엄선된 다양한 재료를 사용합니다. 도파관 비정합 종단에 사용되는 일반적인 재료에는 도파관 본체에 알루미늄 및 황동과 같은 고급 금속이 포함되며, 흡수 부품에는 일반적으로 탄화규소, 탄소 함유 에폭시, 특수 세라믹과 같은 재료가 사용됩니다. 이러한 재료의 선택은 다양한 주파수 범위와 전력 처리 성능에 걸쳐 도파관 비정합 종단의 성능에 직접적인 영향을 미치므로, 견고한 마이크로파 시스템을 설계하는 엔지니어에게 재료 선택은 매우 중요한 고려 사항입니다..webp)
2025 년 5 월 21 일
마이크로파 엔지니어링 분야에서 효율적인 시스템 설계를 위해서는 핵심 부품의 기능을 이해하는 것이 필수적입니다. 도파관 전력 분배기는 이러한 필수 요소 중 하나로, 고주파 애플리케이션에서 신호 분배의 초석 역할을 합니다. 이 정교한 장치는 입력 마이크로파 신호를 최소한의 손실과 정밀한 전력 분배로 여러 출력 신호로 효과적으로 분할합니다. 신중하게 설계된 중공 구조 내에서 전자기파 원리를 활용하여 도파관 전력 분배기는 신호 무결성을 유지하는 동시에 복잡한 마이크로파 시스템에 필요한 유연성을 제공합니다. 도파관 전력 분배기의 작동은 까다로운 애플리케이션에서 최적의 성능을 보장하기 위해 신중하게 제어되는 임피던스 정합과 전략적 결합 메커니즘을 기반으로 합니다.
매직 하이브리드 티의 일반적인 사양과 성능 지표는 무엇입니까?
2025 년 5 월 20 일
정교한 마이크로파 시스템을 설계할 때 엔지니어는 정밀한 전력 분배 및 위상 제어 부품을 필요로 합니다. "매직-T"라고도 하는 매직 하이브리드 티(Magic Hybrid Tee)는 마이크로파 엔지니어링 분야에서 가장 다재다능한 0.2포트 커플러 중 하나입니다. 이 핵심적인 도파관 부품은 작동 주파수 범위 전반에 걸쳐 탁월한 절연, 정합 및 평형 특성을 제공합니다. 매직 하이브리드 티의 일반적인 사양 및 성능 지표에는 삽입 손실(일반적으로 0.5~1.2dB), VSWR(일반적으로 1:20), 절연(40~0.5dB), 진폭 평형(±5dB), 위상 평형(±XNUMX°)이 포함됩니다. 이러한 매개변수는 위성 통신부터 레이더 시스템에 이르기까지 정밀한 전력 분배 및 신호 조합이 시스템 무결성에 필수적인 다양한 애플리케이션에서 안정적인 성능을 보장합니다.
E-Plane Tee와 H-Plane Tee의 구조적 차이점은 무엇입니까?
2025 년 5 월 20 일
마이크로파 공학에서 도파관 부품은 신호 전송 및 전력 분배에 중요한 역할을 합니다. 이러한 부품 중 E-Plane Tee와 H-Plane Tee는 유사한 기능을 수행하지만 구조 설계 및 전자기적 특성이 크게 다른 기본 요소입니다. E-Plane Tee와 H-Plane Tee의 주요 구조적 차이점은 주 도파관에 대한 보조 암의 방향에 있습니다. E-Plane Tee에서 보조 암은 주 도파관의 넓은 벽에 연결되며, 보조 암의 전계는 주 암의 전계와 일치합니다. 반대로 H-Plane Tee에서 보조 암은 주 도파관의 좁은 벽에 연결되며, 보조 암의 H-필드는 주 암의 H-필드와 일치합니다. 이러한 구조적 차이로 인해 각 유형은 고유한 전자기적 특성을 나타내므로 각 유형은 고주파 시스템의 특정 응용 분야에 적합합니다.
